Brise-soleil horizontal avec une série de volets papillon installée sur mesure et en aluminium
Logo Brise-Soleil Papillon, la version brise soleil horizontal à volet relevable

Le brise-soleil horizontal pliable

Ombrage naturel au-dessus de la fenêtre

En recherche perpétuelle de nouveaux produits autour de la menuiserie extérieure, Glass Systems a intégré une solution de protection solaire et de ventilation qui fonctionne différemment des volets habituels : le brise-soleil horizontal, appelé aussi volet papillon.

En s’ouvrant verticalement, le volet se plie en deux et se transforme en auvent pour fournir de l’ombre lorsque que le soleil se situe à son zénith, tout en dégageant la vue pour les occupants présents dans la pièce. En mode fermé, il protège du vis-à-vis et offre une résistance efficace au vent.

Pourquoi choisir un volet PAPILLON

La solution architecturale ultra-moderne

Les architectes affectionnent le volet papillon pour leur rendu esthétique qui convient aux grands bâtiments et les maisons individuelles à l’architecture particulière. De plus, cette solution de brise-soleil horizontal cache des équipements disgracieux (ex : climatiseur) tout en permettant la circulation de l’air autour des éléments.

D’excellente qualité, sa composition garantit la durabilité du produit et du fonctionnement des vérins, grâce aux propriétés de l’aluminium et du bois Thermodur. Harmonie, design, fonctionnalité, confort thermique définissent les avantages du volet papillon.

Brise-soleil horizontal sur mesure

Module simple, double, partie fixe

Le modèle de brise-soleil horizontal répond aux chantiers désirant intégrer des systèmes de volet dissimulés dans le bardage. Partant d’un cadre en aluminium en couleur anodisé ou dans le RAL désiré, le volet papillon compte plusieurs configurations sur mesure : en module simple ou double, avec ou sans partie fixe, lames fixes en bois ou aluminium.

Selon le style recherché, la fonction donnée, la complexité du projet et combiné avec tous les autres systèmes, le brise-soleil horizontal viendra bientôt habiller la façade de votre immeuble ou maison.

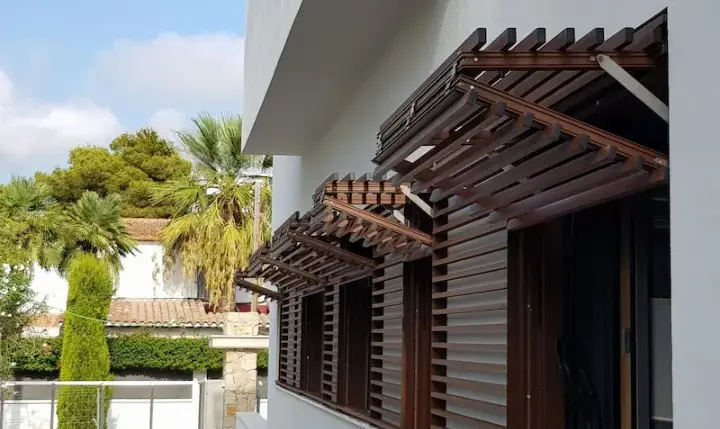

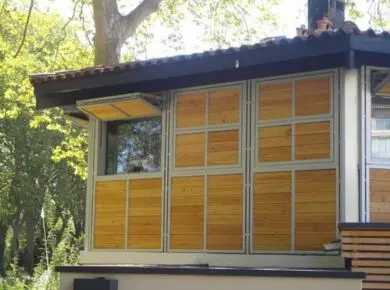

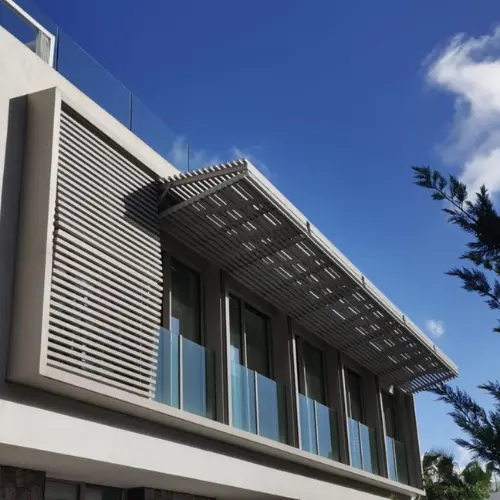

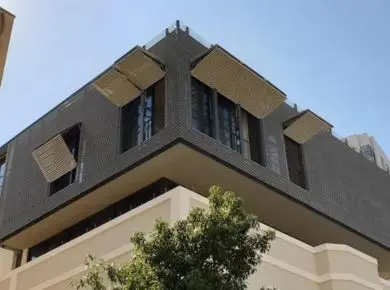

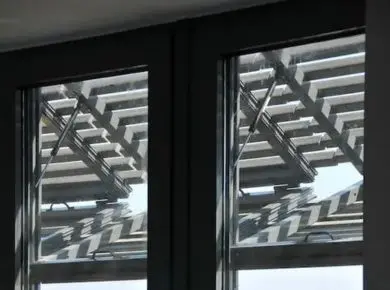

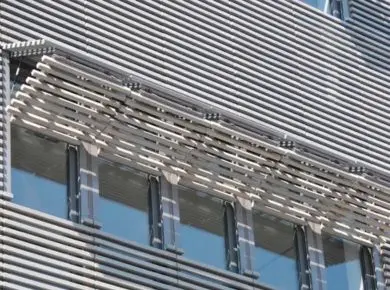

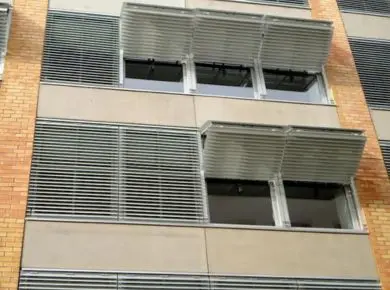

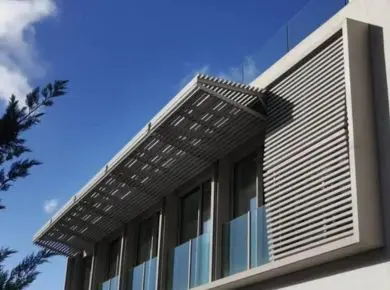

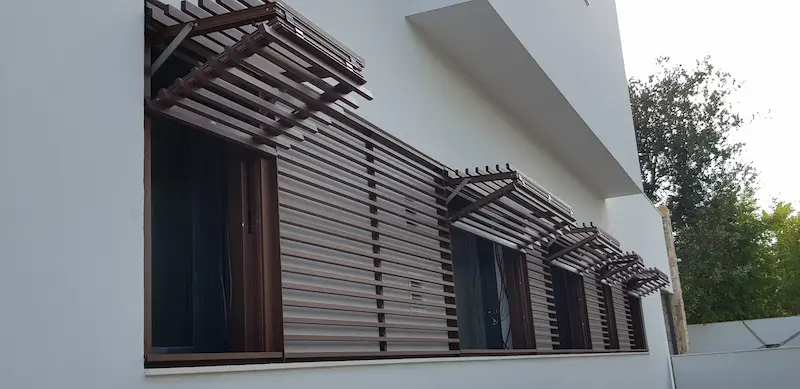

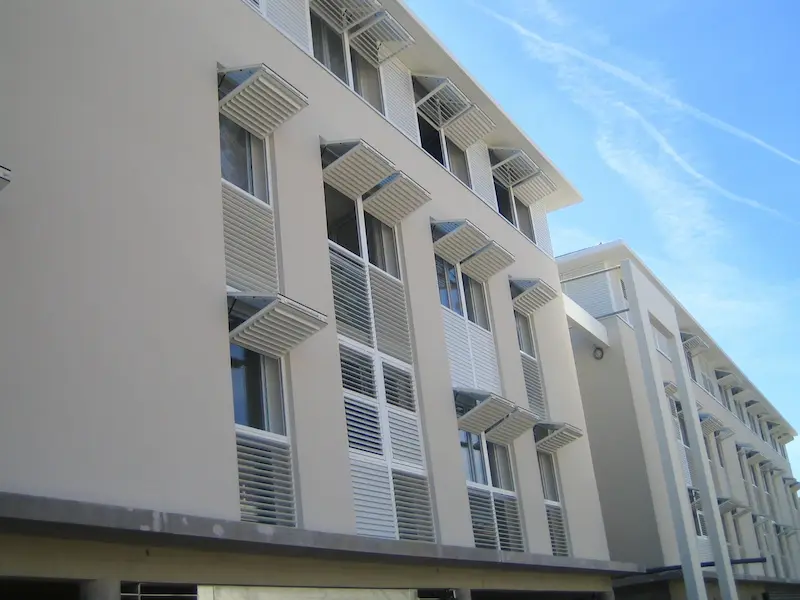

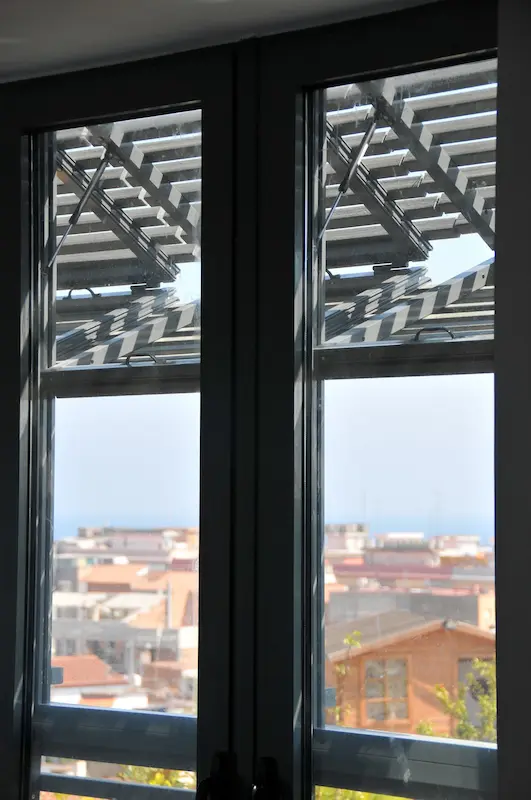

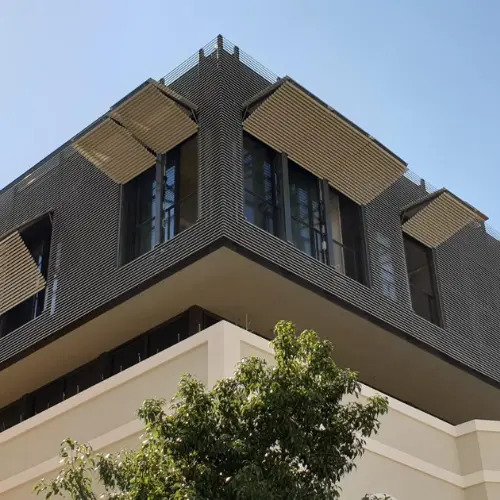

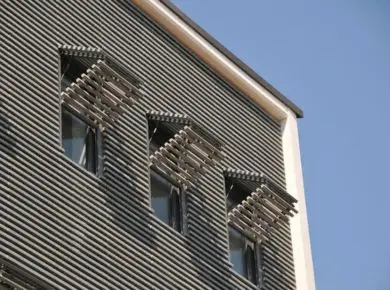

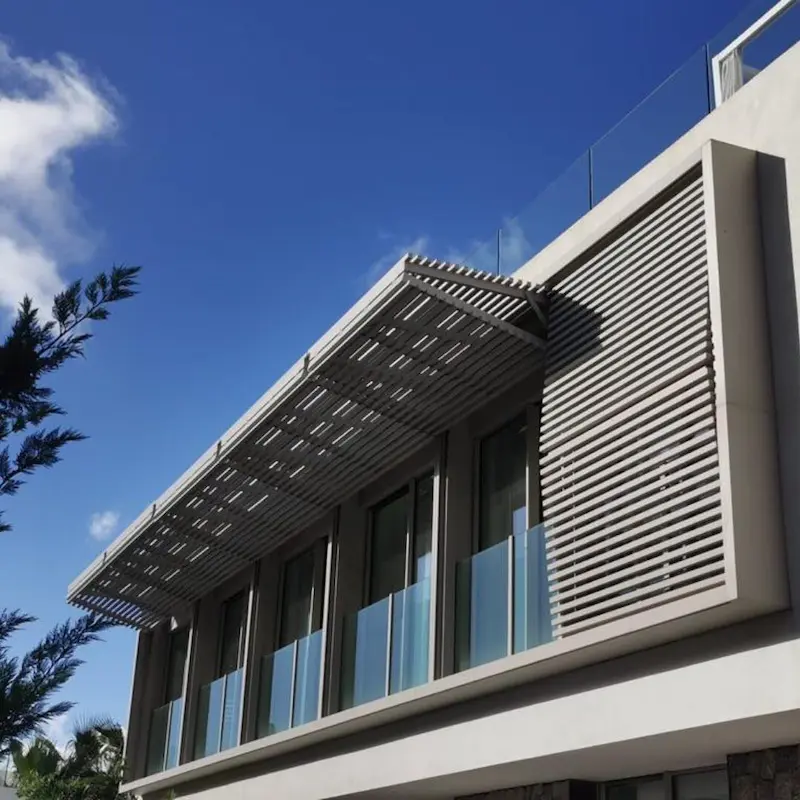

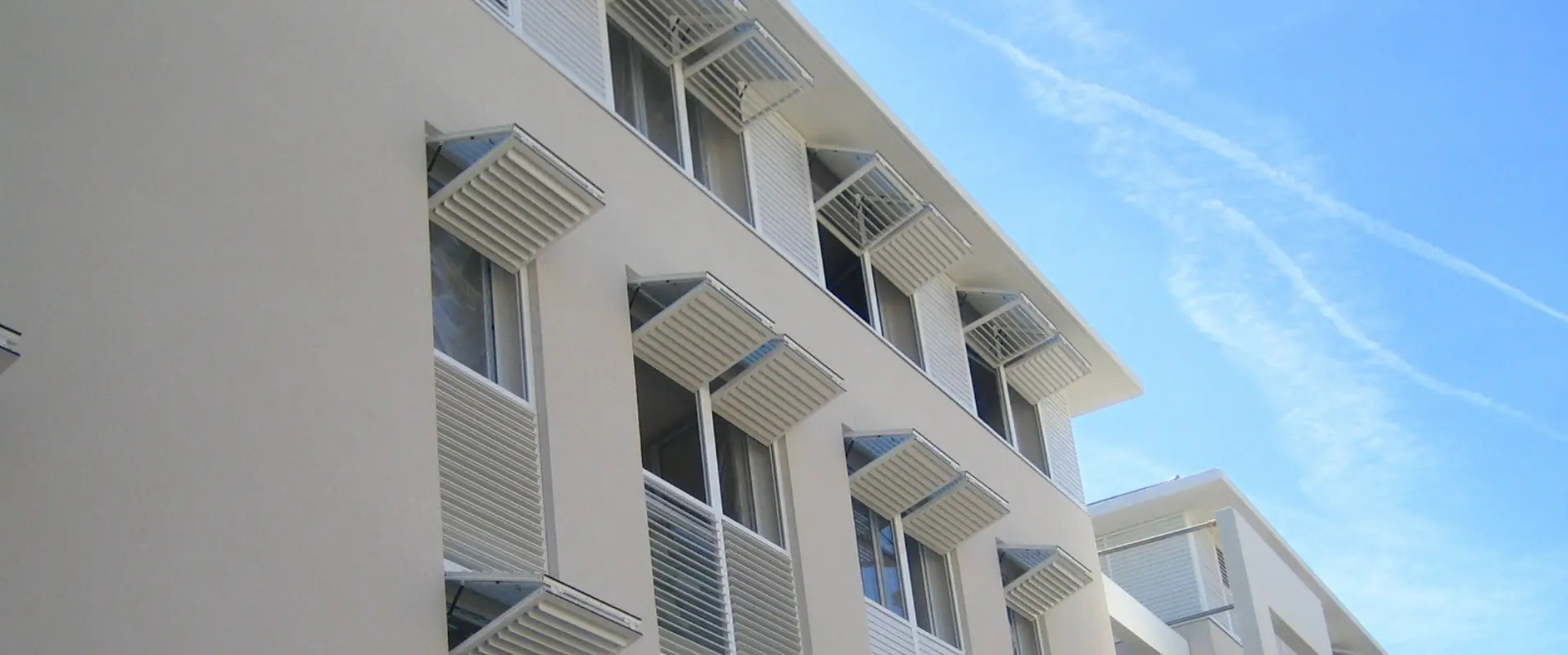

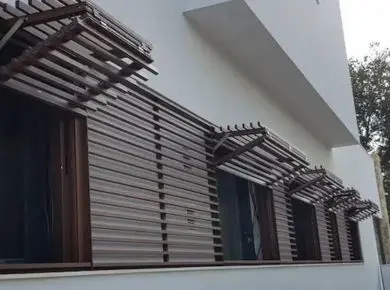

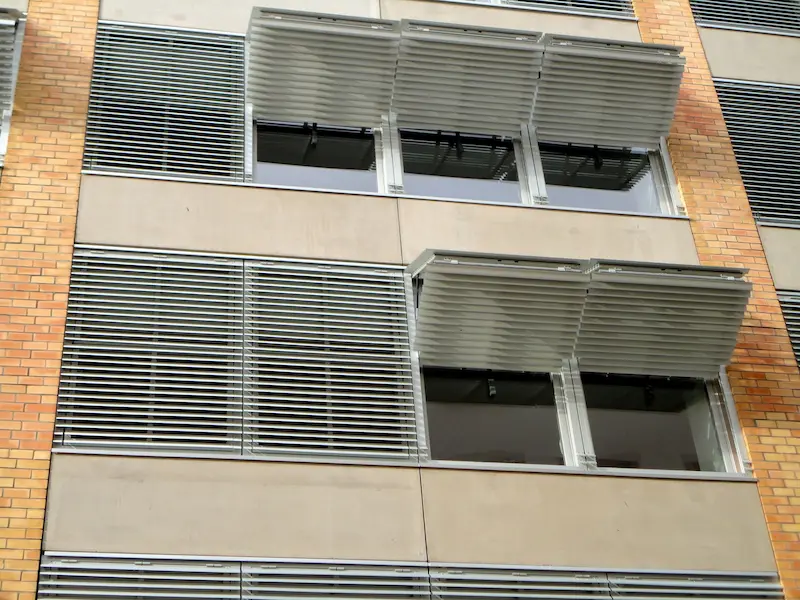

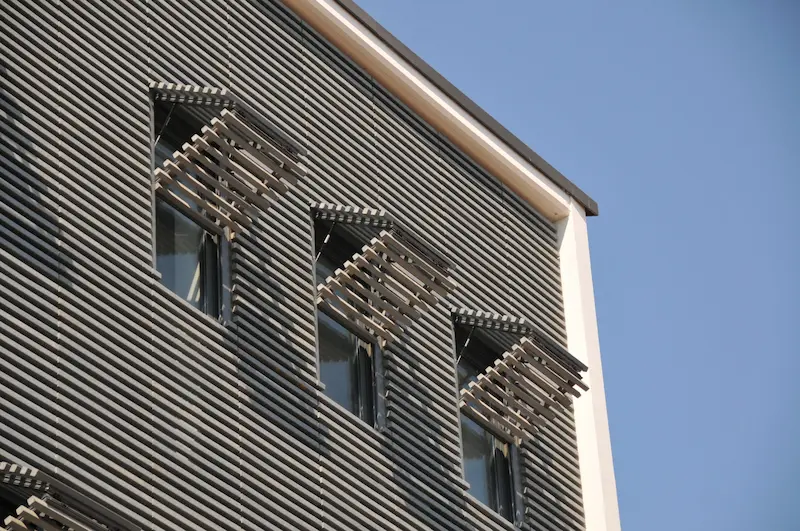

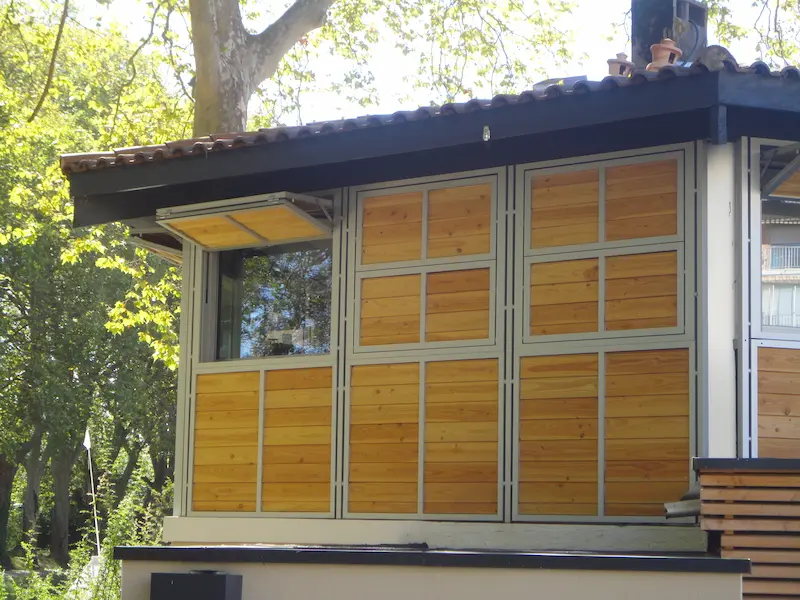

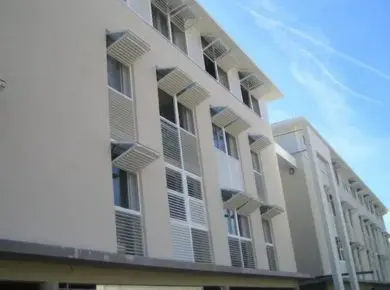

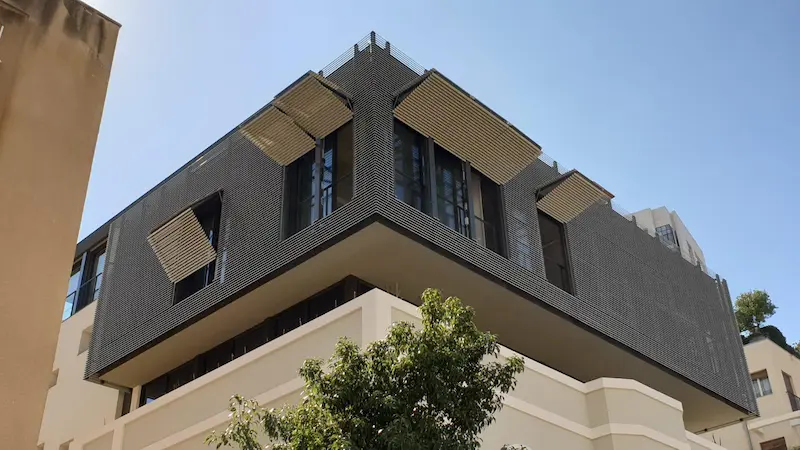

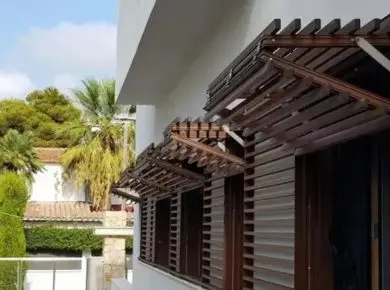

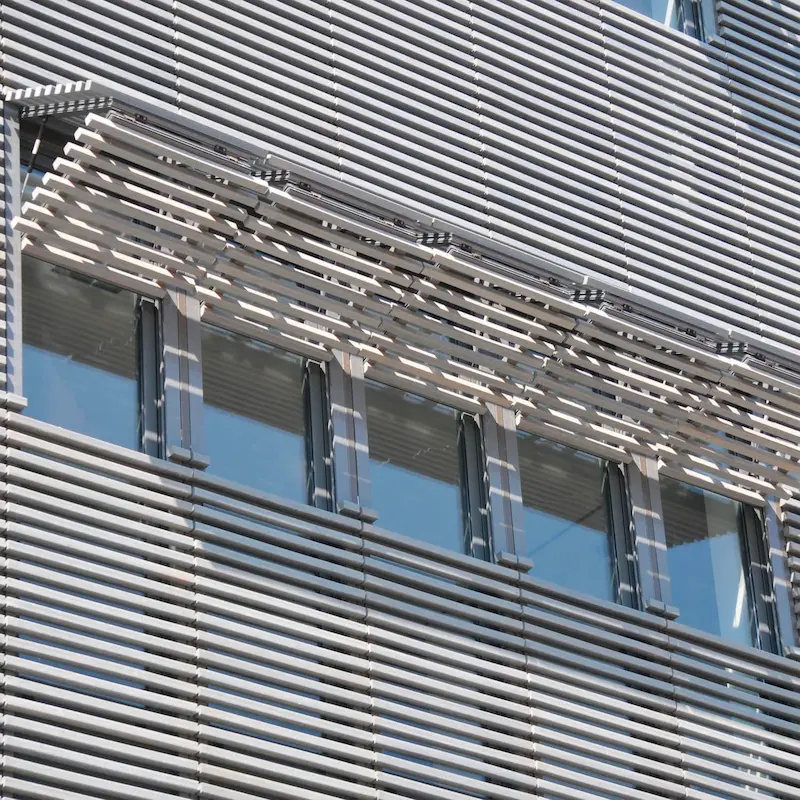

Brise-soleil horizontal avec panneau replié en auvent module simple sur mesure en aluminium blanc personnalisé Volet pliant à l'horizontal en guise de brise-soleil papillon avec bardage assorti Brise-soleil horizontal installé comme volet papillon sur immeuble moderne et se confondant avec le bardage de l'immeuble en aluminium et bois thermodur Brise soleil horizontal en mode plié servant de zone d'ombre au dessus de la fenêtre en guise de volet casquette ou auvent. Pose de volet papillon en enfilade avec porte-fenetre coulissante et balustrade en verre Cabanon touristique ou tourelle ayant posé des systèmes de brise soleil horizontaux relevables, avec zone d'ombre au dessus de la fenêtre grâce à la formation de l'auvent. Exemple de volet papillon sur mesure en aluminium à lames fixes se confondant avec le bardage moderne de l'immeuble Résidence immobilière ayant opté pour des volets papillons avec une partie fixe en bas et brise-soleil relevable en aluminium blanc Immeuble d'entreprise ayant posé des systèmes de brise-soleil horizontaux en enfilade avec des modules doubles en aluminium Vue intérieure depuis une pièce avec le volet papillon relevé et le système de vérin apparent

Configuration du Brise-Soleil PAPILLON

Si vous cherchez un auvent au dessus de votre fenêtre et qui se transforme en volet une fois déplié, le volet papillon correspond à votre requête. Solution de volet qui se verrouille pour un petit cabanon ou un bungalow, immeuble moderne avec le brise-soleil casquette qui se fond dans le bardage, voici les détails techniques pour établir le projet.

Dimensions du Brise-Soleil Orientable - PAPILLON
Largeur Minimale 300 mm / panneau
Largeur Maximale 1000 mm / panneau
Hauteur Minimale 1000 mm
Hauteur Maximale 2500 mm

(*) selon le type de lames

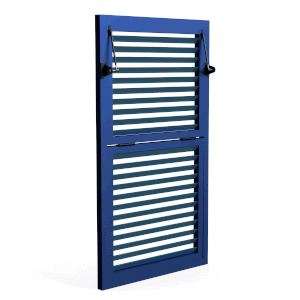

Module simple

Répond à toutes les configurations : fenêtre simple ou porte-fenêtre en rez-de-chaussée, façade d'immeuble, etc.

Module simple avec
partie inférieure fixe

Ce modèle présente une partie inférieure fixe, parfait pour y cacher des équipements visibles (ex : climatisation) ou pour les porte-fenêtre en étage.

Attention, la partie fixe ne rentre pas dans la gamme de sécurisation des lieux et ne peut être considérée comme un garde-corps : une balustrade doit être installée en complément.

Module double

Le module double permet d'installer deux brise-soleil PAPILLON côte à côte.

Au niveau de la manipulation, les casquettes ne dépendent pas les unes des autres : vous pouvez jauger l'ouverture individuellement.

Toutes les dimensions sont exprimées en mm dans les schémas ci-dessous

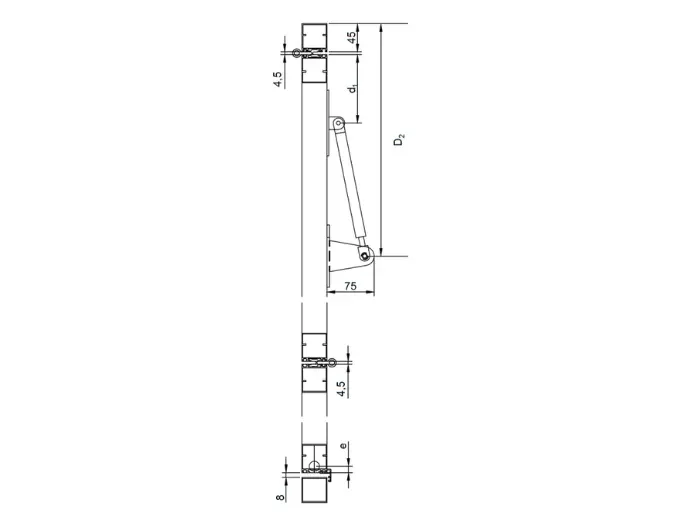

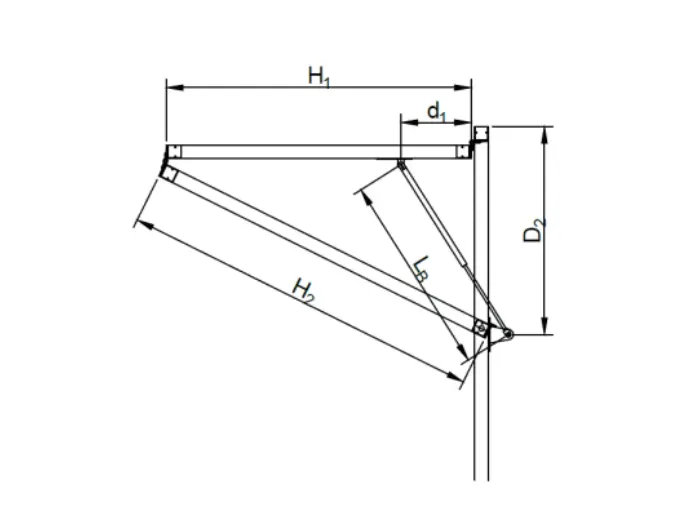

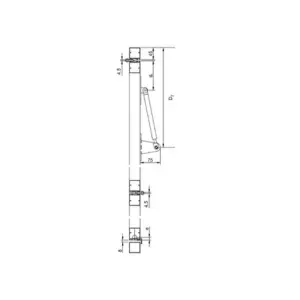

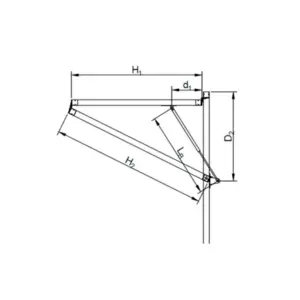

Vue technique latérale du système ouvert pour brise-soleil horizontal volet papillon
Vue latérale système ouvert
Vue technique latérale du système fermé pour brise-soleil horizontal volet papillon
Vue latérale système fermé

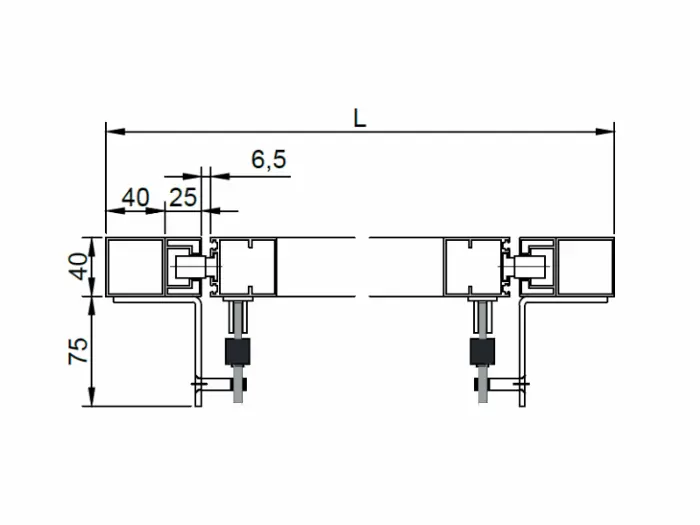

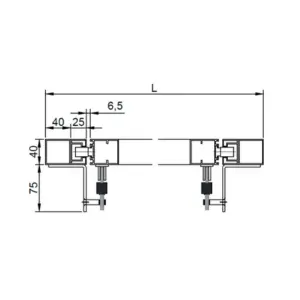

Vue technique du dessus du système fermé pour brise-soleil horizontal volet papillon
Vue zénithale système fermé

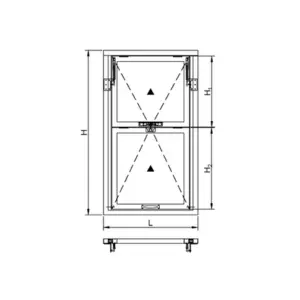

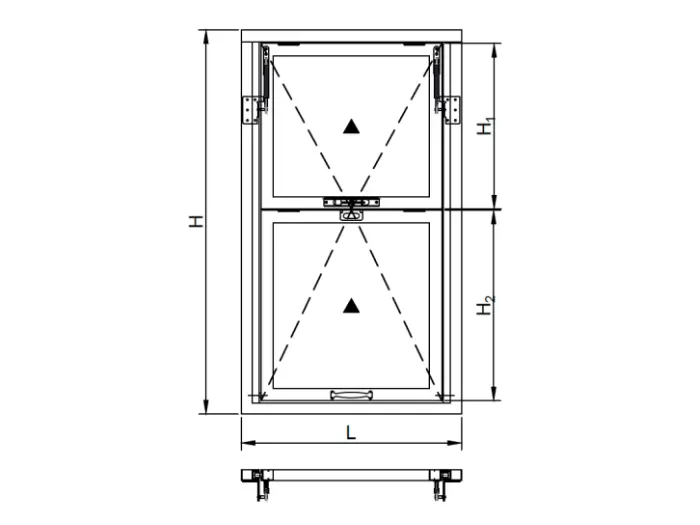

Vue technique du système fermé depuis l'intérieur pour brise-soleil horizontal volet papillon
Vue intérieure système fermé

Systèmes de blocage

Grâce à sa discrétion et son gain de place, la crémone est privilégiée sur les systèmes de type volet PAPILLON. Chez Glass Sytems, vous avez le choix entre la version standard à levier ou la version à clé selon le futur emplacement du brise-soleil (en étage, au rez-de-chaussée, cabane de chasseur isolé, bungalow d’une résidence touristique, etc).

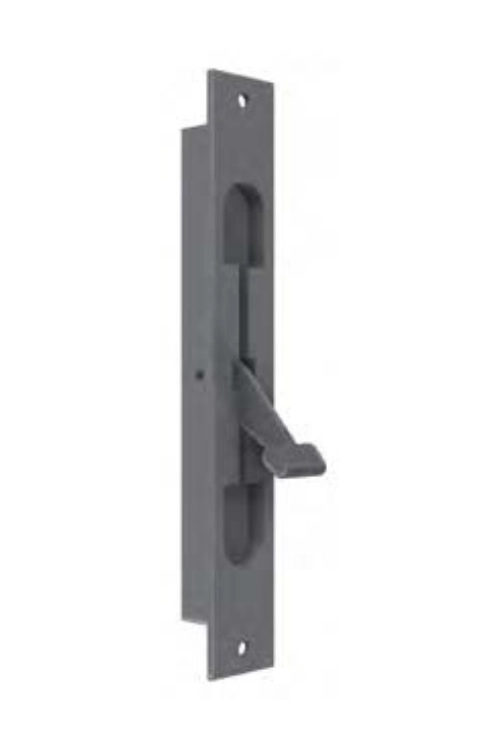

Crémone à levier (standard)

Crémone à clé

Systeme de blocage pour volet papillon persienne Glass Systems - cremone à clé
Systeme de blocage pour brise-soleil horizontal persienne Glass Systems - cremone à levier

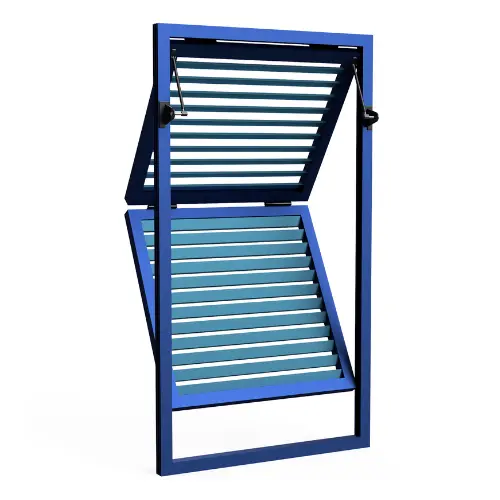

Brise-Soleil Papillon • Lames Fixes

Modèle lame fixe en bois thermodur hauteur 50 mm pour brise-soleil horizontal

Alors que tous les Brise-Soleil Orientables de la gamme sont compatibles en lames fixes ou mobiles, le volet PAPILLON ne peut recevoir qu’un seul type de lame : le modèle fixe. En revanche, comme tous les brise-soleil, il vient réguler la température ; en position ouverte, il apporte une protection supplémentaire au-dessus des fenêtres, avec sa casquette.

Que les lames soient en aluminium ou en bois thermodur, les matériaux absorbent naturellement l’énergie, offrant ainsi des espaces plus tempérés en toutes saisons.
